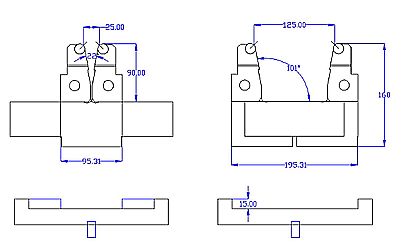

| Model: VLMBN |
W : 25 – 125 mm
R : 8 mm
Max. belastbaar: 125 t/m 90°
Zethoeken: van 30° – 180°
Matrijslengtes: 250, 500, 550, 1000 en 1050 mm |
 |
 |
|
| VLMBN Samenstelling. |
|
|
|
|

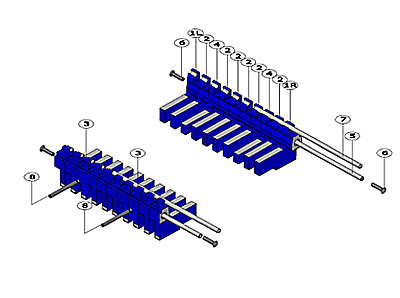

Onderdelenlijst VLMBN. Het aantal onderdelen is afhankelijk van de matrijslengte:
| 1 |
VLMBN 1R-1L |
| 2 |
VLMBN 2 |
| 3 |
VLMBN 3 |
| 4 |
VLMBN 4 |
| 5 |
VLMBN SA |
| 6 |
VLMBN schroef |
| 7 |
VLMB |
| 8 |
VLMBN SS |
| 9 |
VLMBN matrijshouder |
| 10 |

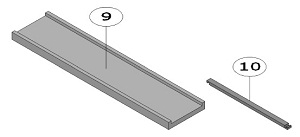

VLMBN afstandslijsten |
|
|
| Voorbeeld van manueel verstellen. |
|
|
|
 |
|
|
| |
|
 |
Ten eerste, de borgschroeven (8) losdraaien tot de gewenste afstandslijstbreedte. |
| |
|
 |
Hierna, de voorste matrijshelft naar achter duwen zodat de afstandslijsten vrij komen te liggen. |
| |
|
| |
|
 |
De afstandslijsten (10) kunnen verwijderd worden en vervangen door de gewenste afstandslijsten. |
|

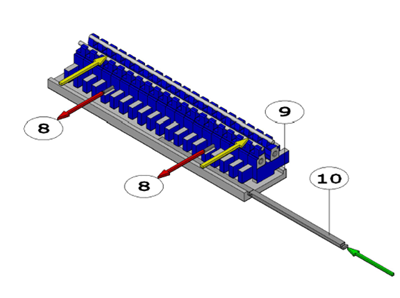

| Figuur 1 |
|
|
|
| |
 |
|
|
| |
|
|
De achterste matrijshelften tegen de borgschroeven duwen zodat er plaats is voor de gewenste afstandslijsten. |
| |
|
|
Nu kunnen de gewenste afstandslijsten geplaats worden. |
|

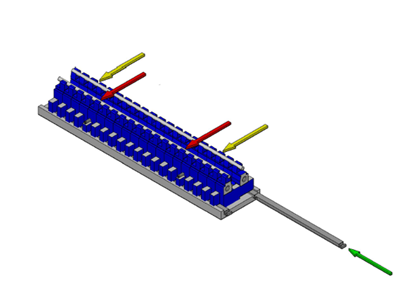

| Figuur 2 |
|
|
|
| |
 |
|
|
| |
|
|

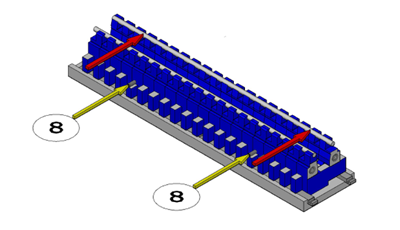

De achterste matrijshelften tegen de aftsandslijsten duwen. |
| |
|
|
Hierna worden de borgschroeven licht handvast aangedraaid. |
|
|
|
|
Opmerking:
|
|
Wanneer er van een kleinere V-opening naar een grotere gewisseld wordt, moeten de matrijshelften telkens tegen de afstandslijsten geduwd worden zodat de afstandslijsten niet los van elkaar kunnen komen.
|
 |
| |
