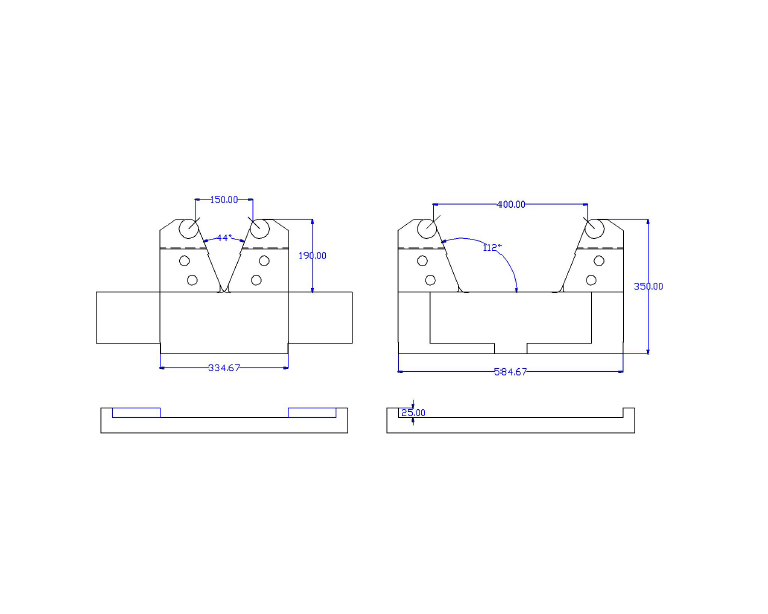

| Model: VLMFN |
W : 150 – 400 mm
R : 25 mm
Max. Load: 90° 600 t/m
Zethoeken: van 60° – 180°
Matrijslengte: 600 mm |
 |
 |
|

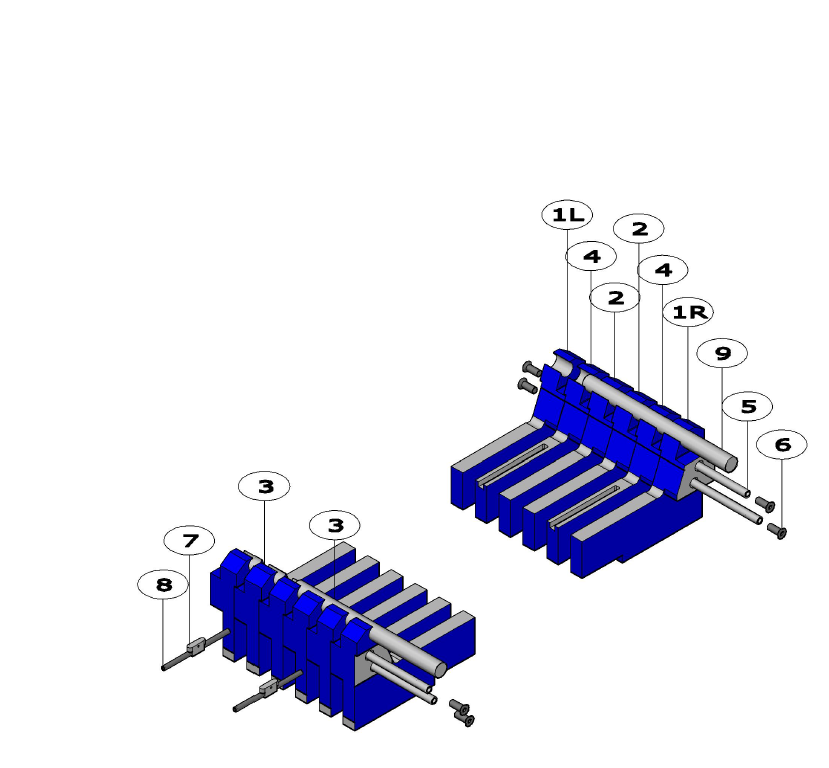

| VLMFN Samenstelling. |
 |
|
|
Onderdelenlijst VLMBN. Het aantal onderdelen is afhankelijk van de matrijslengte:
| 1 |
VLMFN 1R-1L |
| 2 |
VLMFN 2 |
| 3 |
VLMFN 3 |
| 4 |
VLMN 4 |
| 5 |
VLMFN SA |
| 6 |
VLMFN schroef |
| 7 |
VLMFN insert |
| 8 |
VLMFN SS |
| 9 |

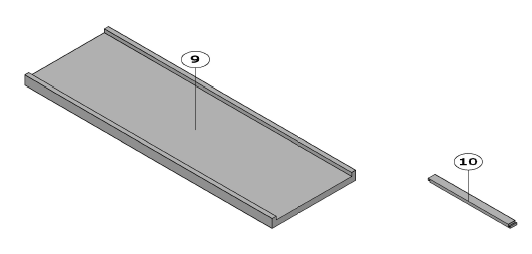

VLMFN matrijshouder |
| 10 |
VLMFN afstandslijsten |
|
|
| Voorbeeld van manueel verstellen. |
|
|
|
 |
|
|
| |
|
 |
Ten eerste, de borgschroeven (8) losdraaien tot de gewenste afstandslijstbreedte. |
| |
|
 |
Hierna, de voorste matrijshelft naar achter duwen zodat de afstandslijsten vrij komen te liggen. |
| |
|
| |
|
 |
De afstandslijsten (10) kunnen verwijderd worden en vervangen door de gewenste afstandslijsten. |
|
| Figuur 1 |
|
|
|
|
 |
|
|
| |
|
|
De achterste matrijshelften tegen de borgschroeven duwen zodat er plaats is voor de gewenste afstandslijsten. |
| |
|
|
Nu kunnen de gewenste afstandslijsten geplaats worden. |
|
| Figuur 2 |
|
|
|
|
 |
|
|
| |
|
|
De achterste matrijshelften tegen de aftsandslijsten duwen. |
| |
|
|
Hierna worden de borgschroeven licht handvast aangedraaid. |
|
| Figuur 3 |
|
|
|
|
|
Opmerking:
|
|
Wanneer er van een kleinere V-opening naar een grotere gewisseld wordt, moeten de matrijshelften telkens tegen de afstandslijsten geduwd worden zodat de afstandslijsten niet los van elkaar kunnen komen.
|
 |
| |
