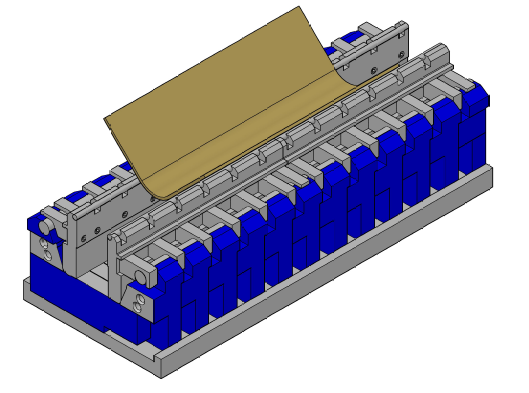

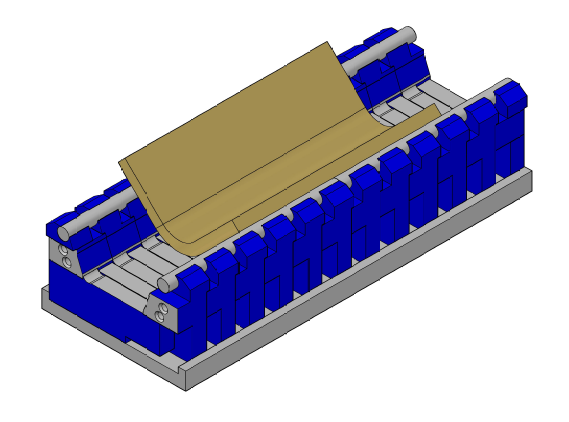

| Model: VLMEN |

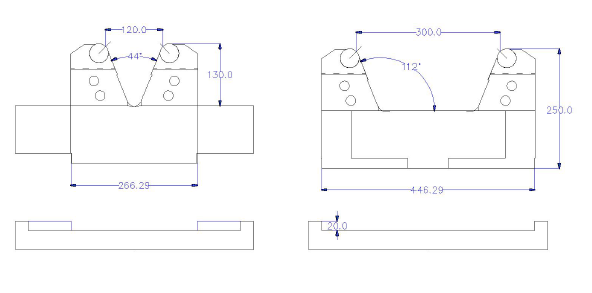

W : 120 – 300 mm
R : 20 mm
Max. Load: 90° 400 t/m
Zethoeken: van 60° – 180°
Matrijslengte: 600 mm |
 |
| |
 |
|

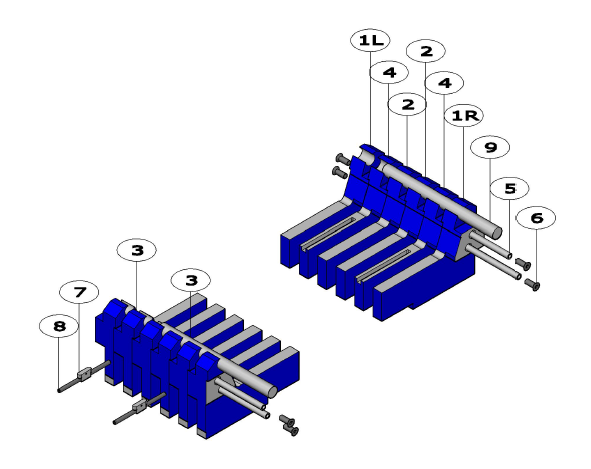

| VLMEN Samenstelling. |
 |
|
|
Onderdelenlijst VLMEN:
Het aantal onderdelen is afhankelijk van de gewenste matrijslengte:
| 1 |
VLMEN 1R-1L |
| 2 |
VLMEN 2 |
| 3 |
VLMEN 3 |
| 4 |
VLMEN 4 |
| 5 |
VLMEN SA |
| 6 |
VLMEN schroef |
| 7 |
VLME |
| 8 |
VLMEN SS |
| 9 |
VLMEN Matrijshouder |
| 10 |
VLMEN Afstandslijst |
|
|
| VLMEN Additioneel gereedschap |
|
|
|
 |
|
|
 |
| VLMEN Insert Matrijshouder |
|
|
|
| |
|
|
|
| |
|
|
|
 |
|
|
 |
| |
|
|
|

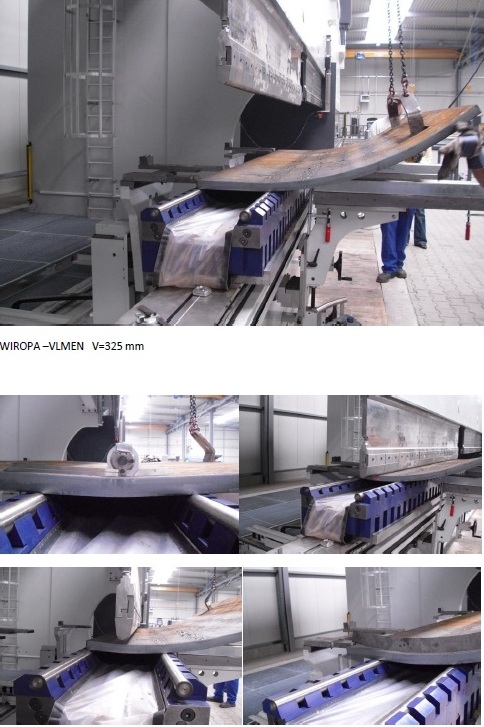

| VLMEN in gebruik |
|
|
|
 |
| |
|
|
|
|
| VLMEN Voorbeeld van het verstellen. |
|
|
|
 |
|
|
| |
|
 |
Ten eerste, de borgschroeven (8) losdraaien tot de gewenste afstandslijstbreedte. |
| |
|
 |
Hierna, de voorste matrijshelft naar achter duwen zodat de afstandslijsten vrij komen te liggen. |
| |
|
 |
De afstandslijsten (10) kunnen verwijderd worden en vervangen door de gewenste afstandslijsten. |
|

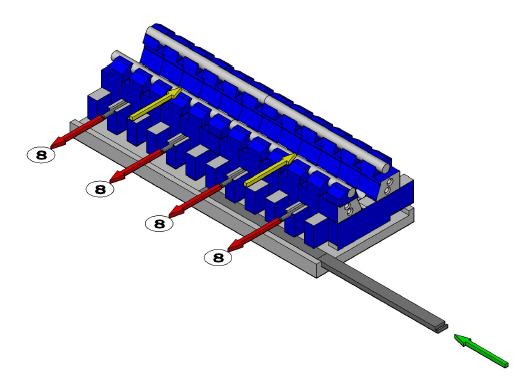

| Figur 1 |
|
|
|
| |
 |
|
|
| |
|
|
De achterste matrijshelften tegen de borgschroeven duwen zodat er plaats is voor de gewenste afstandslijsten. |
| |
|
|
Now the new spacer bar can be pushed in.. |
|

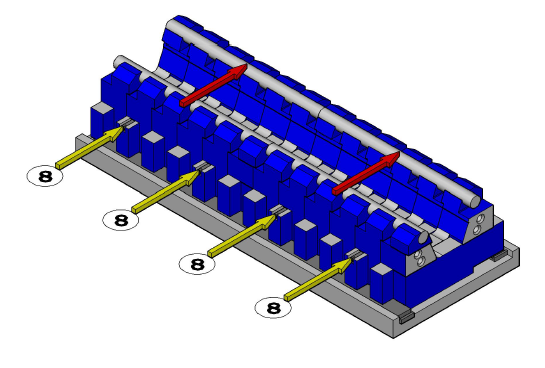

| Figuur 2 |
|
|
|
| |
 |
|
|
| |
|
|
The rear die halves have to be pushed against the rear spacer bars and there |
| |
|
|
after the securing screws have to tighten softly by hand. |
|
|
|
|
Note:
|
|
When changing from a lager spacer bar opening to a smaller one, the die halves must always be pushed on the spacer bar at each pushed-in length, so that they cannot become detached from each other
|
 |
| |
